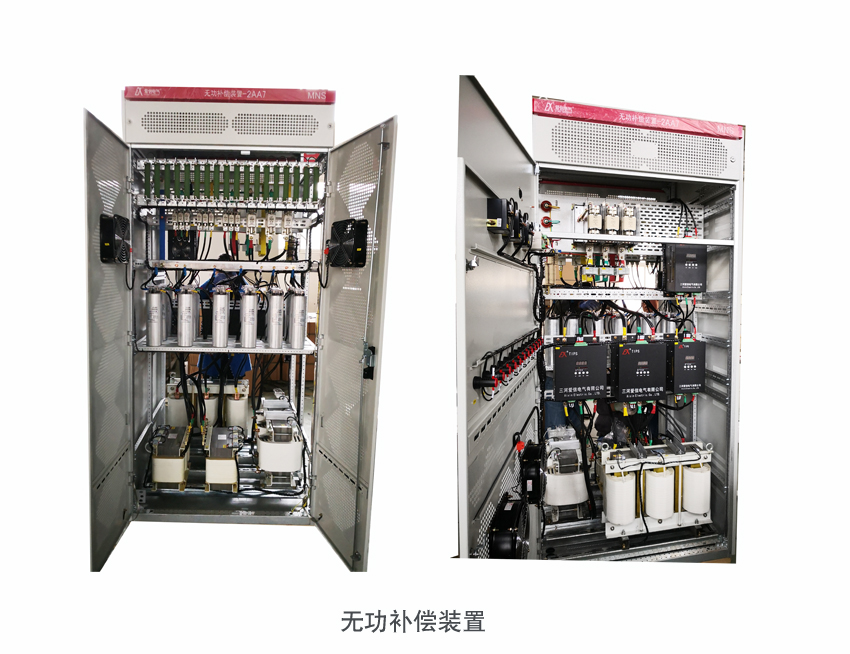

無功補償裝置

無功補償，全稱無功功率補償，是一種在電力供電系統中起提高電網的功率因數的作用，降低供電變壓器及輸送線路的損耗，提高供電效率，改善供電環境的技術。所以無功功率補償裝置在電力供電系統中處在一個不可缺少的非常重要的位置。合理的選擇補償裝置，可以做到最大限度的減少電網的損耗，使電網質量提高。反之，如選擇或使用不當，可能造成供電系統，電壓波動，諧波增大等諸多因素。詳細介紹了無功補償?shù)幕驹怼⒁饬x、投切方式、線路、控制器、高低壓裝置、補償方式、存在的問題等。

低壓裝置

適用于交流50 Hz、額定電壓在660 V以下，負載功率變化較大，對電壓波動和功率因數有較高要求的電力、汽車、石油、化工、冶金、鐵路、港口、煤礦、油田等行業。

基本技術參數及工作環境：

環境溫度：-25oC~+40oC(戶外型)；-5oC~+40oC (戶內型)，最大日平均溫度30oC

海拔高度：1000 m

相對濕度：< 85% (+25oC)

最大降雨：50 mm/10 min

安裝環境：周圍介質無爆炸及易燃危險、無足以損壞絕緣及腐蝕金屬的氣體、無導電塵埃。無劇烈震動和顛簸，安裝傾斜度<5%。

技術指標：額定電壓：220 V、380 V(50 Hz)

判斷依據：無功功率、電壓

響應時間：< 20 ms

補償容量：90 kvar~900 kvar

允許誤差：0~10%

變電站，可在I段和II段母線上任意配置1~4組電容器，適應變電站的各種運行方式。

基本技術參數及工作環境：

正常工作溫度：-15~+50oC，相對濕度<85%，海拔高度：2000 m

技術指標：額定電壓：6 kV~10 kV

交流電壓取樣：100 V (PT二次線電壓)

交流電流取樣：0~5 A(若 PT 取 10 kV 側二次 A、C 線電壓時，CT 應取 B 相電流)

電壓整定值：6~6.6 kV 10~11 kV 可調

電流互感器變比：200~5000 /5 A 可調

動作間隔時間；1~60 min可調

動作需系統穩定時間：2~10 min可調

功率因數整定：0.8~0.99 可調

技術特征：電壓優先：按電壓質量要求自動投切電容器，使母線電壓始終處于規定范圍。
